關于扭矩傳感器的信號傳輸知識大家知道多少呢？是如何傳輸?shù)哪兀啃盘?hào)又是如何采集的呢？你們知不知道呢？要是不知道，測恒今天就來給大家講講，讓我們都漲點知識，在使用傳感器的時候也能明白這是怎么一回事。傳感器信號傳輸主要為信號輸出和信號采集，下面讓我們來了解一下吧。

首先是信號輸出，扭矩傳感器的標準信號輸出是頻率信號，也就是5-15KHz，為了更貼近客戶的使用，在設計上采取無需外置模塊的做法，和原始輸出電路整合設計直接輸出4-20mA、0-20mA、1-5V、0-5V模擬信號。

那么信號處理的形式是怎樣的呢？

傳感器輸出的頻率信號送到頻率計或數字表，直接讀取與扭矩成正比的頻率信號或電壓、電流信號。傳感器的扭矩與頻率信號送給單片機二次儀表，直接顯示實時扭矩值、轉速及輸出功率值及 RS232通訊信號。直接將扭矩與轉速的頻率信號送給計算機或 PLD進行處理。

信號采集我們用兩張圖來了解一下：

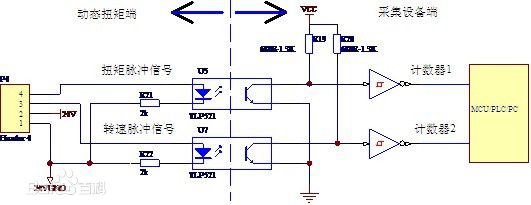

頻率信號采集：

電流電壓信號采集：

閱讀完了，大家都知道了嗎？如果還是不明白可以聯系我們的客服哦。
